يُحدد ضغط وسرعة حقن المطاط كيفية انتقال المركب الملدن عبر الفوهة، والمجرى، والبوابة، وتجويف القالب. ويؤثر كلا العاملين بشكل مباشر على وقت التعبئة، وتدفق المادة، وإزالة الهواء، وجودة السطح، وتناسق الأبعاد.
قد يؤدي الضغط غير الكافي إلى ملء القالب جزئيًا، بينما قد يتسبب الضغط الزائد في حدوث زوائد أو انفصال القالب أو تحميل زائد على المعدات. وتُحقق سرعة الحقن توازنًا مماثلًا: فالملء البطيء قد يسمح بالتصلب المبكر، لكن السرعة الزائدة قد تحبس الهواء وتولد حرارة وتتلف الحشوات.
يتطلب الإعداد الناجح أكثر من مجرد اختيار قيمة ضغط واحدة وقيمة سرعة واحدة. يجب تقييم لزوجة المركب، وشكل المنتج، وتصميم قناة التوزيع، ودرجة حرارة القالب، والتهوية، وقوة التثبيت معًا.
حديث ماكينات قولبة حقن المطاط توفير أدوات تحكم قابلة للبرمجة في الضغط والسرعة تسمح للمصنعين بمطابقة خصائص التعبئة مع القوالب المختلفة ومركبات المطاط.
ما هو ضغط قولبة حقن المطاط؟
ضغط قولبة حقن المطاط هو القوة المستخدمة لتحريك المركب الملدن عبر نظام الحقن وإلى داخل تجويف القالب المغلق.
يجب أن يتغلب الضغط على المقاومة الناتجة عن:
- لزوجة المركب
- فوهة الحقن
- قنوات العداء
- البوابات
- مسافات تدفق طويلة
- مقاطع تجويف رقيقة
- احتكاك السطح
- الهواء المتبقي في التجويف
لا ينتقل ضغط الآلة بالتساوي إلى كل نقطة داخل القالب. ينخفض الضغط تدريجياً مع مرور المركب عبر قناة التوزيع والبوابة والتجويف.
تؤدي مسارات التدفق الطويلة والبوابات الضيقة والمركبات عالية اللزوجة عادةً إلى فقدان أكبر للضغط.
ما هي سرعة حقن المطاط؟
تتحكم سرعة حقن المطاط في مدى سرعة تقدم البرغي أو المكبس أو مكبس الحقن أثناء مرحلة التعبئة.
تأثيرات السرعة:
- وقت ملء القالب
- حركة انسيابية أمامية
- التسخين القصي
- إزاحة الهواء
- تشكيل خط اللحام
- ثبت التثبيت
- إعادة إنتاج قياسية
- خطر الشفاء المبكر
يوفر الضغط القوة اللازمة للحفاظ على حركة المواد، بينما تحدد السرعة مدى سرعة حدوث الحركة.
يعمل الإعدادان معًا ولكن لا ينبغي التعامل معهما على أنهما نفس المعلمة.
التحكم بالضغط مقابل التحكم بالسرعة
أثناء عملية الحقن التي يتم التحكم في سرعتها، تحاول الآلة الحفاظ على معدل التعبئة المبرمج. يرتفع الضغط أو ينخفض وفقًا للمقاومة التي يواجهها مركب المطاط.
عندما تزداد المقاومة بشكل مفرط، قد يصل الضغط إلى الحدّ المُحدد مسبقاً. وعند بلوغ هذا الحد، لن تتمكن الآلة من الحفاظ على السرعة المطلوبة.
توفر هذه العلاقة معلومات تشخيصية مفيدة:
- يشير الضغط العالي مع السرعة الفعلية المنخفضة إلى مقاومة تدفق مفرطة.
- قد يشير انخفاض الضغط مع عدم اكتمال التعبئة إلى عدم كفاية حجم الحقنة.
- قد يشير الارتفاع السريع في الضغط إلى وجود بوابة مقيدة أو إلى معالجة مبكرة.
- قد تشير منحنيات الضغط غير المنتظمة إلى عدم استقرار التغذية أو التلدين.
إن مراقبة كل من الإعداد المبرمج واستجابة الإنتاج الفعلية تعطي صورة أوضح من مجرد التحقق من قيمة لوحة التحكم.
العوامل التي تحدد ضغط الحقن المطلوب
لزوجة مركب المطاط
تقاوم المركبات ذات اللزوجة العالية التدفق وتتطلب عمومًا ضغطًا أكبر من المواد الأكثر ليونة وقابلية للتدفق.
تتغير اللزوجة أيضًا مع:
- تركيبة مركبة
- دفعة المواد
- درجة حرارة
- محتوى حشو
- شروط التخزين
- قص لولبي
- مدة الإقامة
ينبغي التحقق من صحة إعدادات الآلة باستخدام مركب الإنتاج الفعلي بدلاً من نوع المطاط العام.
سمك جدار المنتج
تُعيق الأجزاء الرقيقة من التجويف تدفق الهواء وتزيد من متطلبات الضغط. أما الأجزاء السميكة فتُملأ عادةً بسهولة أكبر، ولكنها قد تحتفظ بكمية أكبر من الهواء أو تتطلب عملية فلكنة أطول.
طول التدفق
تؤدي المسافات الطويلة بين البوابة ومنطقة التعبئة النهائية إلى زيادة فقدان الضغط.
تصميم العداء والبوابة
تُعيق الممرات والبوابات الصغيرة حركة المواد. قد يؤدي زيادة الضغط إلى التغلب على المقاومة مؤقتًا، لكن الضغط المفرط قد يُسبب زوائد أو يُتلف القالب.
ينبغي تصحيح أبعاد القناة عندما يظل الضغط مرتفعًا بشكل غير عادي خلال تجارب الإنتاج المتكررة.
عدد التجاويف
تتطلب القوالب متعددة التجاويف أنظمة تغذية متوازنة. قد تمتلئ التجاويف ذات مسارات التدفق الأقصر أولاً، بينما تظل التجاويف الأبعد غير مكتملة.
لا يمكن للضغط العالي أن يصحح بشكل كامل ضعف توازن العداء.
درجة حرارة العفن والقناة
تؤثر درجة الحرارة على لزوجة المركب وسلوكه أثناء التصلب. قد تؤدي درجة الحرارة غير الكافية إلى ضعف التدفق، بينما قد تؤدي درجة الحرارة المرتفعة إلى بدء عملية الفلكنة قبل اكتمال التعبئة.
حالة التهوية
يُسبب الهواء المحبوس مقاومةً للمركب الداخل. كما أن انسداد فتحات التهوية أو صغر حجمها قد يؤدي إلى عدم انتظام إطلاق النار، والحروق، وعدم استقرار الضغط.
قوة التثبيت
يُولّد ضغط الحقن قوة داخل القالب. يجب أن تكون قوة التثبيت كافية لإبقاء القالب مغلقًا دون حدوث انفصال مفرط عند خط الفصل.
كيفية ضبط ضغط وسرعة قولبة حقن المطاط
الخطوة 1: التحقق من المادة والقالب
قبل تغيير معلمات الجهاز، تأكد مما يلي:
- مركب مطاطي صحيح
- تحضير المواد بشكل متسق
- ظروف تخزين مناسبة
- ممر نظيف وبوابات
- فتح فتحات تهوية القالب
- درجة حرارة القالب ثابتة
- حجم التسديدة الصحيح
- إدخالات آمنة
- محاذاة القالب بشكل صحيح
لا يمكن لتعديلات الآلات أن تعوض بشكل موثوق عن المواد الملوثة أو فتحات التهوية المسدودة أو الأدوات التالفة.
الخطوة الثانية: التأكد من ثبات التلدين
لن تظل إعدادات الضغط والسرعة ثابتة إذا تغيرت لزوجة المركب بين الطلقات.
مراجعة:
- اتساق التغذية
- درجة حرارة البرغي
- سرعة فائقة
- وقت التلدين
- مدة الإقامة
- قياس اللقطات
- حالة دفعة المواد
غالباً ما يظهر التباين في هذه المرحلة لاحقاً على شكل ضغط حقن غير مستقر أو وزن المنتج غير مستقر.
الخطوة 3: ابدأ بسرعة تعبئة مضبوطة
ابدأ بسرعة معتدلة بناءً على خبرتك السابقة في القوالب والمواد. راقب منحنى الضغط ونمط تعبئة المنتج.
تجنب اختيار السرعة القصوى للجهاز فوراً.
الخطوة الرابعة: استخدام اختبار اللقطة القصيرة
تُوقف التجارب التي تُجرى بحقن كمية قليلة عملية الحقن قبل أن يمتلئ التجويف بالكامل. وتُظهر مقارنة العينات بنسب تعبئة مختلفة كيفية تحرك المركب داخل القالب.
يمكن أن يكشف الاختبار عن:
- اتجاه التدفق
- آخر منطقة لملئها
- مواقع مصائد الهواء
- تجاويف غير متوازنة
- مواقع خط اللحام
- بوابات محظورة
- حركة الإدخال
تساعد هذه المعلومات في تحديد الأماكن التي قد تكون فيها تغييرات السرعة ضرورية.
الخطوة 5: زيادة السرعة تدريجياً
قم بزيادة السرعة بخطوات متحكم بها حتى يملأ المركب ميزات التجويف الرئيسية دون تصلب مبكر.
راقب الضغط بعد كل تعديل. قد تشير الزيادة الحادة إلى أن المجرى أو البوابة يعيق التدفق.
الخطوة 6: تحديد حد الضغط
يجب أن يكون حد الضغط مرتفعًا بما يكفي للحفاظ على سرعة التعبئة المطلوبة ولكنه منخفض بما يكفي لحماية القالب ومنع الوميض المفرط.
إن استخدام حد مرتفع للغاية لا يحسن عملية يتم ملؤها بشكل صحيح بالفعل.
الخطوة 7: تطبيق الحقن على مراحل عند الحاجة
قد تستفيد القوالب المعقدة من مراحل سرعة متعددة:
- سرعة مضبوطة عبر الفوهة والمجرى
- تعبئة أسرع من خلال التجويف الرئيسي
- سرعة مخفضة بالقرب من الأجزاء الحساسة
- تعبئة نهائية أبطأ للسماح بخروج الهواء
ينبغي أن يتبع عدد المراحل وموقعها نمط التعبئة الفعلي بدلاً من قالب قياسي.
الخطوة 8: التحقق من صحة العملية النهائية
قم بمراجعة عدة دورات إنتاج متتالية وسجل ما يلي:
- وقت الحقن
- ذروة الضغط
- الحقنة الفعلية
- وزن الرصاصة
- وزن القطعة النهائية
- حالة وميض
- جودة السطح
- الفراغات الداخلية
- أبعاد المنتج
- معدل الرفض
ينبغي التأكد من استقرار الإنتاج من خلال أكثر من لقطة ناجحة.
ماذا يحدث عندما يكون ضغط الحقن منخفضًا جدًا؟
قد يؤدي انخفاض ضغط قولبة حقن المطاط إلى ما يلي:
- لقطات قصيرة
- تفاصيل المنتج مفقودة
- تجاويف بعيدة غير مكتملة
- نقاط التقاء التدفق الضعيف
- وزن المنتج منخفض
- أبعاد غير متناسقة
- ضعف في استنساخ السطح
قبل زيادة الضغط، حدد سبب ارتفاع المقاومة.
تشمل الأسباب المحتملة ما يلي:
- درجة حرارة المركب منخفضة للغاية
- ضعف التلدين
- حجم اللقطة غير كافٍ
- بوابة محظورة
- عداء محاصر
- الهواء المحبوس
- الفلكنة المبكرة
إن زيادة الضغط دون تصحيح السبب قد يؤدي فقط إلى عملية أقل استقراراً.
ماذا يحدث عندما يكون الضغط مرتفعاً للغاية؟
قد يؤدي الضغط المفرط في عملية تشكيل المطاط إلى ما يلي:
- وميض على طول خط الانفصال
- فصل القالب
- حركة الإدخال
- تآكل العفن
- حمل هيدروليكي أو مؤازر عالي
- تلف في الختم
- صعوبة في إزالة القالب
- تشوه المنتج
- دخول كميات زائدة من المواد إلى فتحات التهوية
يجب أن يكون الضغط مرتفعًا بما يكفي لملء التجويف، وليس مضبوطًا تلقائيًا على أقصى سعة للجهاز.
تأثيرات سرعة الحقن المنخفضة
يمنح الحقن البطيء الهواء وقتًا أطول للخروج، لكن ملء القالب ببطء شديد يمكن أن يخلق مشاكل أخرى.
تشمل النتائج المحتملة ما يلي:
- المعالجة المبكرة
- لقطات قصيرة
- خطوط التدفق المرئية
- ضعف قوة خط اللحام
- تفاصيل سطحية غير مكتملة
- دورات إنتاج أطول
يبدأ المطاط بالاستجابة للحرارة فور دخوله إلى قناة الصب والقالب الساخنين. يجب ملء التجويف ضمن نطاق المعالجة الآمن للمركب.
آثار سرعة الحقن المفرطة
قد ينتج عن سرعة حقن المطاط العالية جدًا ما يلي:
- الهواء المحبوس
- علامات الحروق
- التسخين المفرط الناتج عن القص
- فلاش
- عدم استقرار التدفق
- أدخل الإزاحة
- الطيران
- عيوب السطح
- زيادة ذروة الضغط
يمكن أن يكون التعبئة السريعة مفيدة للأجزاء الرقيقة ومسارات التدفق الطويلة، ولكن الجزء الأخير من التجويف قد يتطلب سرعة أقل لإطلاق الهواء بشكل فعال.
العيوب الشائعة وتعديلات المعلمات
| العيب | إمكانية تعديل الضغط أو السرعة | عمليات تدقيق أخرى |
|---|---|---|
| لقطة قصيرة | قم بزيادة السرعة أو الضغط تدريجياً | حجم الحقن، والتلدين، والبوابة، والفتحات |
| فلاش | خفض الضغط النهائي أو السرعة | ملاءمة القالب وقوة التثبيت |
| مصيدة هواء | خفف السرعة قرب نهاية عملية التعبئة | موقع فتحة التهوية وحالة الفراغ |
| علامة حرق | حشوات نهائية سفلية | انسداد فتحات التهوية وارتفاع درجة الحرارة |
| وزن الجزء غير المستقر | تحقق من قابلية تكرار الضغط | التغذية وقياس الطلقات |
| حرق | تقليل التعرض للحرارة ووقت الإقامة | قص البراغي وانقطاعات الإنتاج |
| حركة الإدخال | قلل السرعة بالقرب من مكان الإدخال | أدخل موضع الدعم |
| تجاويف غير متساوية | مراجعة فقدان الضغط | توازن العداء والبوابة |
| خطوط التدفق | اضبط سرعة التعبئة | درجة حرارة القالب وتدفق المركب |
| صعوبة في إزالة القالب | تقليل التعبئة الزائدة | سطح القالب وحالة المعالجة |
إن دليل استكشاف الأخطاء وإصلاحها في قولبة حقن المطاط يقدم المزيد من الإرشادات حول اللقطات القصيرة، والوميض، واحتجاز الهواء، والحروق، ومشاكل المعالجة.
ضغط الحقن وقوة تثبيت القالب
يعمل ضغط الحقن داخل تجويف القالب، بينما تعمل قوة التثبيت على تثبيت نصفي القالب معًا.
تستخدم هذه القيم وحدات مختلفة ولا يمكن مقارنتها مباشرة دون مراعاة مساحة المنتج المتوقعة.
قد يؤدي عدم كفاية قوة التثبيت إلى انفصال القالب أثناء الحقن، مما يتسبب في حدوث وميض حتى عندما يبدو ضبط الضغط معقولاً.
قبل تخفيض ضغط الحقن، تحقق مما يلي:
- أبعاد القالب
- مساحة التجويف المتوقعة
- عدد التجاويف
- منطقة العدائين
- قدرة تثبيت الآلة
- محاذاة القالب
- حالة خط الانفصال
كما أن قوة التثبيت التي تفوق الحاجة بكثير يمكن أن تزيد من تآكل القالب واستهلاك الطاقة.
سرعة الحقن وتهوية القالب
يجب أن يخرج الهواء أثناء ملء المطاط للتجويف. إذا وصلت جبهة التدفق إلى فتحة التهوية بسرعة كبيرة، فقد يسد المركب فتحة التهوية قبل خروج كل الغاز.
غالباً ما تظهر مشاكل التهوية في:
- مناطق نهاية التدفق
- أضلاع عميقة
- الأقسام العمياء
- حول الحشوات
- تقاطعات جبهة التدفق
- تجاويف بعيدة
قد يساعد إبطاء مرحلة الحقن النهائية، لكن فتحات التهوية التالفة أو المسدودة لا تزال تتطلب صيانة العفن.
قد يُنظر في استخدام نظام التحكم في الفراغ للأجزاء المعقدة حيث لا تستطيع أنظمة التهوية التقليدية إزالة كمية كافية من الهواء باستمرار.
معايير الحقن والفلكنة
تؤثر إعدادات الحقن على الظروف في بداية عملية الفلكنة.
قد يؤدي التعبئة السريعة إلى زيادة درجة حرارة المركب بفعل القص. أما التعبئة البطيئة فقد تعرض جزءًا من المادة لحرارة القالب لفترة أطول من باقي المادة المحقونة.
وبالتالي، يمكن أن يؤدي الحشو غير المتساوي إلى اختلافات في تاريخ الشفاء عبر المكون.
بعد تغيير الضغط أو السرعة، راجع ما يلي:
- وقت المعالجة
- درجة حرارة القالب
- صلابة المنتج
- حالة السطح
- الثبات البُعدي
- الحكومة الداخلية
إن دليل شامل لعملية فلكنة المطاط يشرح كيف يؤثر الوقت ودرجة الحرارة وعوامل المعالجة على الخصائص النهائية للمطاط.
إنشاء نافذة معالجة مستقرة
لا يكفي حفظ مجموعة واحدة من معايير الآلة. تتغير ظروف الإنتاج بسبب التباين الطبيعي في المركبات والقوالب والبيئة.
ينبغي أن تحدد نافذة المعالجة المعتمدة ما يلي:
- الحد الأدنى المقبول لسرعة الحقن
- أقصى سرعة حقن مقبولة
- سرعة التشغيل العادية
- حد الضغط
- ذروة الضغط المتوقعة
- نطاق وقت التعبئة
- نطاق وزن الكرات
- نطاق درجة حرارة القالب
- نطاق درجة حرارة العداء
- مستوى الوميض المقبول
- نطاق وزن المنتج
- التفاوتات البُعدية
يمنح هذا النهج المشغلين حدود ضبط واضحة دون السماح بتغييرات غير متحكم بها في المعلمات.
استخدام منحنيات الضغط لمراقبة العمليات
توفر منحنيات الضغط معلومات مفيدة حول دورة التشكيل.
تشير المنحنيات المتناسقة عادةً إلى استقرار التغذية، وتليين الأسنان، وملء التجويف. وقد تكشف التغيرات في شكل المنحنى عن:
- تباين لزوجة المادة
- انقطاعات الرضاعة
- قيود البوابة
- انسداد مجرى العداء
- تغيرات درجة حرارة القالب
- مشاكل التهوية
- تآكل البرغي أو الماسورة
- حجم اللقطة غير صحيح
تساعد مقارنة منحنيات الضغط مع وزن الجزء وموقع العيب في تحديد السبب بدقة أكبر.
قائمة التحقق من الإعداد العملي
قبل الموافقة على الإنتاج، تأكد مما يلي:
- يتطابق مركب المطاط مع ورقة العملية
- يظل التغذية ثابتة
- تُنتج إعدادات البراغي عملية تلدين مستقرة.
- حجم التسديدات كافٍ
- الممر والبوابات نظيفة
- درجة حرارة القالب موحدة
- تتبع سرعة الحقن نمط التعبئة
- حد الضغط ليس مرتفعًا بشكل غير ضروري
- يمكن أن يتسرب الهواء من خلال فتحات التهوية أو الفراغ
- قوة التثبيت مناسبة
- ظروف الفلكنة مستقرة
- الأجزاء المتتالية تستوفي متطلبات الوزن والأبعاد

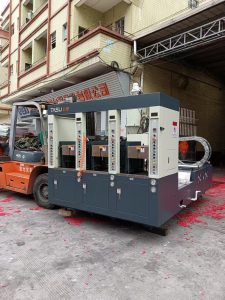

تاسو حلول قولبة حقن المطاط يجمع هذا النظام بين التحكم القابل للبرمجة في الحقن وتقنيات التغذية، ونظام التغذية الباردة، والتفريغ، والتثبيت.
الخاتمة
يجب أن يوفر ضغط وسرعة قولبة حقن المطاط تعبئة كاملة دون وجود زوائد زائدة أو هواء محبوس أو إجهاد للقالب. يبدأ الإعداد الموثوق بتغذية مستقرة وتلدين فعال، يليه اختبار الحقن الجزئي، وضبط المعلمات بشكل دقيق، والتحقق من صحة الإنتاج.
ينبغي أن يتغلب الضغط على مقاومة التدفق الفعلية، بينما يجب أن تدفع السرعة المركب عبر القالب ضمن نطاق معالجة آمن. إن التعامل مع الضغط والسرعة ودرجة الحرارة والتهوية والتثبيت كنظام واحد يُنتج نتائج أكثر اتساقًا من تعديل أي قيمة منفردة بمعزل عن غيرها.
