थर्मोप्लास्टिक रबर (टीपीआर) क्या है?
थर्मोप्लास्टिक रबर (TPR) रबर और प्लास्टिक का एक संकर पदार्थ है, जो दोनों के सर्वोत्तम गुणों को एक साथ मिलाकर बनाया गया है। इसमें रबर जैसा लचीलापन तो है ही, साथ ही प्लास्टिक जैसी प्रक्रियात्मकता भी है, जो इसे इंजेक्शन मोल्डिंग के लिए अत्यधिक उपयुक्त बनाती है। अपनी उत्कृष्ट लोच, कोमल स्पर्शनीयता और जटिल आकृतियों में ढाले जाने की क्षमता के कारण, TPR का उपयोग विभिन्न क्षेत्रों में विविध प्रकार के उत्पादों में किया जाता है।
इंजेक्शन मोल्डिंग में टीपीआर का विकल्प क्यों चुनें?
टीपीआर रबर के अंतर्निहित गुणों—जैसे लचीलापन और लचीलापन—को थर्मोप्लास्टिक प्रसंस्करण की सुविधा के साथ मिलाता है। यह अनूठा संयोजन इसे उत्कृष्ट लचीलापन, टिकाऊपन और प्रभाव-प्रतिरोध प्रदान करता है। इसके अलावा, टीपीआर अत्यधिक अनुकूलन योग्य है: निर्माता अलग-अलग कठोरता स्तरों वाले उत्पाद बनाने के लिए इसकी संरचना में रबर और प्लास्टिक के अनुपात को समायोजित कर सकते हैं। इन विशेषताओं ने टीपीआर को सील, ग्रिप और सॉफ्ट-टच कंपोनेंट्स जैसी वस्तुओं के निर्माण के लिए एक पसंदीदा सामग्री बना दिया है।
टीपीआर इंजेक्शन मोल्डिंग प्रक्रिया को समझना
इंजेक्शन मोल्डिंग के मूल सिद्धांत
इंजेक्शन मोल्डिंग एक व्यापक रूप से अपनाई जाने वाली निर्माण पद्धति है जिसमें प्लास्टिक या रबर सामग्री को उच्च दबाव में एक साँचे में इंजेक्ट करके ठोस भाग बनाए जाते हैं। यह असाधारण परिशुद्धता और स्थिरता के साथ जटिल आकार के उत्पादों की उच्च मात्रा का उत्पादन करने में उत्कृष्ट है।
टीपीआर के लिए, इंजेक्शन मोल्डिंग सामग्री के रबर जैसे लचीलेपन और प्लास्टिक जैसी प्रक्रियाशीलता का लाभ उठाती है। पिघले हुए टीपीआर को एक साँचे में डाला जाता है, जहाँ यह ठोस होकर साँचे की गुहा का आकार ले लेता है। यह प्रक्रिया न केवल कुशल है, बल्कि सख्त आयामी सहनशीलता वाले पुर्जों के निर्माण में भी सक्षम है।

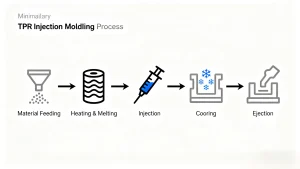

मानक इंजेक्शन मोल्डिंग प्रक्रिया में निम्नलिखित प्रमुख चरण शामिल हैं:
- सामग्री फीडिंग: टीपीआर छर्रों को मशीन के हॉपर में लोड किया जाता है और इंजेक्शन मोल्डिंग सिस्टम में पहुंचाया जाता है।
- गर्म करना और पिघलाना: मशीन के बैरल के अंदर, टीपीआर छर्रों को तब तक गर्म किया जाता है जब तक कि वे पिघली हुई अवस्था में परिवर्तित नहीं हो जाते।
- इंजेक्शन: पिघले हुए टीपीआर को उच्च दबाव में मोल्ड गुहा में इंजेक्ट किया जाता है।
- ठंडा करना: पिघला हुआ पदार्थ ठंडा हो जाता है और साँचे के भीतर जम जाता है।
- निष्कासन: एक बार पूरी तरह से ठंडा हो जाने पर, ढाले गए भाग को साँचे से बाहर निकाल लिया जाता है और आगे की प्रक्रिया या गुणवत्ता निरीक्षण के लिए तैयार किया जाता है।
टीपीआर इंजेक्शन मोल्डिंग कैसे काम करती है
टीपीआर इंजेक्शन मोल्डिंग प्रक्रिया इंजेक्शन मोल्डिंग मशीन के हॉपर में टीपीआर छर्रों को डालने से शुरू होती है। फिर ये छर्रे मशीन के बैरल में प्रवेश करते हैं, जहाँ उन्हें एक निश्चित तापमान (आमतौर पर 180°C और 230°C के बीच) तक गर्म किया जाता है ताकि वे पिघल जाएँ। पिघले हुए टीपीआर को बाद में उच्च दबाव पर एक पूर्व-डिज़ाइन किए गए साँचे में डाला जाता है, जिससे यह सुनिश्चित होता है कि यह पूरी तरह से गुहा को भर दे और साँचे के आकार को सटीक रूप से दोहराए।
इंजेक्शन के बाद, ढले हुए हिस्से को वायु-शीतित या जल-शीतित सांचों का उपयोग करके ठंडा किया जाता है। ठंडा करने का समय महत्वपूर्ण है: यह सुनिश्चित करता है कि सामग्री समान रूप से ठोस हो जाए, जो सटीक आयामी सटीकता और उच्च-गुणवत्ता वाली सतह फिनिश प्राप्त करने के लिए आवश्यक है।
पर्याप्त ठंडक होने के बाद, साँचा खुल जाता है और पुर्जा बाहर निकल आता है। इसके बाद पुर्जा पोस्ट-प्रोसेसिंग—जैसे अतिरिक्त सामग्री की छंटाई—या कठोर गुणवत्ता नियंत्रण जाँच—के लिए तैयार हो जाता है।
टीपीआर इंजेक्शन मोल्डिंग तापमान
तापमान नियंत्रण टीपीआर इंजेक्शन मोल्डिंग तापमान प्रबंधन में एक महत्वपूर्ण कारक है, क्योंकि यह सामग्री की प्रवाहशीलता और मोल्ड किए गए भाग के अंतिम गुणों दोनों को सीधे प्रभावित करता है।
पिघलने का तापमान
टीपीआर के लिए गलन तापमान आमतौर पर 180°C से 230°C तक होता है, और टीपीआर के विशिष्ट ग्रेड के आधार पर इसमें भिन्नता हो सकती है। उच्च गलन तापमान सामग्री की प्रवाहशीलता को बढ़ाता है, जिससे जटिल ज्यामिति वाले सांचों में अपूर्ण भराव (जिसे "शॉर्ट शॉट" कहा जाता है) जैसे दोषों का जोखिम कम हो जाता है।
मोल्ड तापमान
टीपीआर इंजेक्शन मोल्डिंग के लिए मोल्ड का तापमान आमतौर पर 30°C और 80°C के बीच बनाए रखा जाता है। कम मोल्ड तापमान शीतलन प्रक्रिया को तेज़ करता है, जो उच्च-मात्रा उत्पादन के लिए लाभदायक है। इसके विपरीत, उच्च मोल्ड तापमान बेहतर सतह गुणवत्ता और अंतिम उत्पाद की चिकनी फिनिश में योगदान देता है। सटीक मोल्ड तापमान को अक्सर अंतिम भाग की वांछित विशेषताओं के आधार पर समायोजित किया जाता है।
ठंड का समय
ठंडा होने का समय दो प्रमुख कारकों से प्रभावित होता है: टीपीआर सामग्री की तापीय चालकता और ढले हुए हिस्से की मोटाई। पतले हिस्से मोटे हिस्सों की तुलना में स्वाभाविक रूप से जल्दी ठंडे होते हैं। हिस्से के मुड़ने या असमान सिकुड़न जैसी समस्याओं को रोकने के लिए ठंडा होने के समय में सही संतुलन बनाए रखना ज़रूरी है।

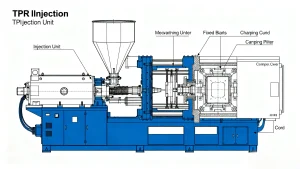

टीपीआर इंजेक्शन मोल्डिंग मशीनों के प्रकार
टीपीआर इंजेक्शन मोल्डिंग मशीन क्या है?
टीपीआर इंजेक्शन मोल्डिंग मशीन विशेष रूप से टीपीआर जैसे थर्मोप्लास्टिक रबर को संसाधित करने के लिए डिज़ाइन की गई है। यह टीपीआर के अनूठे गुणों—इसकी रबर जैसी लचीलापन और थर्मोप्लास्टिक्स की प्रसंस्करण क्षमता—को ध्यान में रखते हुए एक विशेष इंजेक्शन इकाई, हीटिंग सिस्टम और मोल्डिंग तंत्र से सुसज्जित है।
हालाँकि ये मशीनें मानक इंजेक्शन मोल्डिंग उपकरणों के मूल घटकों को साझा करती हैं, फिर भी इनमें विशेष संवर्द्धन शामिल हैं, जिनमें अधिक सटीक तापमान नियंत्रण प्रणालियाँ और मज़बूत इंजेक्शन दबाव क्षमताएँ शामिल हैं। ये अनुकूलन TPR के विशिष्ट रियोलॉजिकल (प्रवाह-संबंधी) गुणों को संभालने के लिए आवश्यक हैं।
टीपीआर इंजेक्शन मोल्डिंग मशीन के प्रमुख घटकों में शामिल हैं:
- इंजेक्शन इकाई: टीपीआर सामग्री को पिघलाने और उसे सांचे में डालने के लिए जिम्मेदार।
- क्लैम्पिंग यूनिट: इंजेक्शन और शीतलन चरणों के दौरान मोल्ड के दो हिस्सों को एक साथ सुरक्षित करता है।
- साँचा: वह गुहा जहां पिघले हुए टी.पी.आर. को अंतःक्षेपित किया जाता है और अंतिम उत्पाद का आकार दिया जाता है।
सही TPR इंजेक्शन मोल्डिंग मशीन का चयन
चुनते समय कई कारकों पर विचार किया जाना चाहिए टीपीआर इंजेक्शन मोल्डिंग मशीन इष्टतम प्रदर्शन और उत्पाद गुणवत्ता सुनिश्चित करने के लिए:
- मशीन का आकार: मशीन का आकार निर्मित होने वाले उत्पाद के आयाम और जटिलता के अनुरूप होना चाहिए। बड़े या अधिक जटिल उत्पादों के लिए अधिक इंजेक्शन क्षमता और बड़े मोल्ड समायोजन क्षेत्र वाली मशीनों की आवश्यकता होती है।
- क्लैंप बल: यह इंजेक्शन के दौरान साँचे को बंद रखने के लिए लगाया गया दबाव है। लचीले, लचीले TPR के लिए, क्लैंप बल का चयन सावधानीपूर्वक किया जाना चाहिए ताकि सामग्री का अत्यधिक दबाव न पड़े, जिससे भाग विकृत हो सकता है या दोष उत्पन्न हो सकते हैं।
- इंजेक्शन दबाव: टीपीआर के लचीलेपन का मतलब है कि जटिल विवरणों या पतली दीवारों वाले सांचों को भरने के लिए उच्च इंजेक्शन दबाव की आवश्यकता हो सकती है। ऐसी मशीन चुनना ज़रूरी है जो सटीकता बनाए रखते हुए आवश्यक दबाव प्रदान कर सके।
- तापन और शीतलन क्षमताएँ: टीपीआर पूरी मोल्डिंग प्रक्रिया के दौरान एकसमान तापमान बनाए रखने के लिए सटीक तापन और शीतलन नियंत्रण पर निर्भर करता है। उन्नत तापमान नियंत्रण प्रणालियों से सुसज्जित मशीनें पुर्जों की एकसमान गुणवत्ता सुनिश्चित करने और विकृतियों या असमान शीतलन जैसे दोषों को रोकने में मदद करती हैं।
टीपीआर मोल्डिंग मशीनों में नवाचार
टीपीआर इंजेक्शन मोल्डिंग मशीनों में हालिया प्रगति मुख्य रूप से दक्षता बढ़ाने और पुर्जों की गुणवत्ता में सुधार लाने पर केंद्रित रही है। उल्लेखनीय नवाचारों में शामिल हैं:
- इलेक्ट्रिक इंजेक्शन मोल्डिंग मशीनें: ये पारंपरिक हाइड्रोलिक मशीनों की तुलना में बेहतर नियंत्रण, उच्च सटीकता और अधिक ऊर्जा दक्षता प्रदान करती हैं।
- उन्नत तापमान नियंत्रण: आधुनिक मशीनों में अधिक सटीक हीटिंग और कूलिंग प्रणालियां होती हैं, जो उत्पादन चक्र समय को कम करती हैं और भागों के बैचों में स्थिरता में सुधार करती हैं।
- बहु-गुहा मोल्ड: समकालीन मशीनों को बहु-गुहा मोल्ड के साथ काम करने के लिए डिज़ाइन किया गया है, जो एक ही चक्र में एक साथ कई भागों का निर्माण करके उत्पादन दर बढ़ाते हैं और प्रति इकाई लागत कम करते हैं।

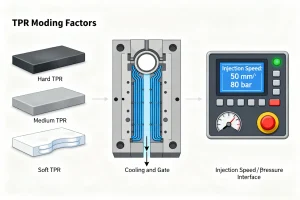

टीपीआर सामग्री इंजेक्शन मोल्डिंग को प्रभावित करने वाले कारक
सामग्री के गुण
टीपीआर की अनूठी विशेषताएं - जैसे लोच, कोमल स्पर्श अनुभव और कम घनत्व - इसे इंजेक्शन मोल्डिंग के लिए आदर्श बनाती हैं, लेकिन वे टीपीआर सामग्री इंजेक्शन मोल्डिंग प्रक्रिया को भी आकार देती हैं:
- कठोरता: टीपीआर की कठोरता को सूत्रीकरण में बदलाव करके समायोजित किया जा सकता है, जो मोल्डिंग के दौरान इसके व्यवहार को प्रभावित करता है। नरम टीपीआर ग्रेड के लिए अक्सर इंजेक्शन की गति और दबाव पर अधिक सटीक नियंत्रण की आवश्यकता होती है।
- लोच: सामग्री की लोच, ठंडा होने के समय और ठोसीकरण के दौरान भाग के आकार को बनाए रखने की साँचे की क्षमता को प्रभावित करती है।
- तापीय चालकता: अपने तापीय गुणों के कारण, टीपीआर मानक प्लास्टिक की तुलना में अधिक धीरे-धीरे ठंडा होता है। इसलिए, विरूपण या आयामी विसंगतियों जैसे दोषों से बचने के लिए सावधानीपूर्वक तापमान प्रबंधन आवश्यक है।
मोल्ड डिज़ाइन संबंधी विचार
टीपीआर सामग्री इंजेक्शन मोल्डिंग की सफलता के लिए मोल्ड डिज़ाइन महत्वपूर्ण है। मुख्य डिज़ाइन संबंधी बातों में शामिल हैं:
- गेट डिजाइन: गेट (जहां पिघला हुआ टीपीआर मोल्ड में प्रवेश करता है) को उचित रूप से स्थित और आकार दिया जाना चाहिए ताकि सामग्री का प्रवाह समान रहे, तथा शॉर्ट शॉट जैसे दोषों का जोखिम न्यूनतम हो।
- वेंटिंग: प्रभावी वेंटिंग, इंजेक्शन के दौरान फंसी हुई हवा को मोल्ड गुहा से बाहर निकलने की अनुमति देता है, जिससे हवा के बुलबुले या दबाव निर्माण को रोका जा सकता है जो भाग को विकृत कर सकता है।
- शीतलन चैनल: मोल्ड शीतलन चैनलों को रणनीतिक रूप से डिज़ाइन किया जाना चाहिए ताकि भाग का एक समान शीतलन सुनिश्चित हो सके। असमान शीतलन से अक्सर सतह में विकृतियाँ या खामियाँ आ जाती हैं।
इंजेक्शन की गति और दबाव
इंजेक्शन की गति और दबाव का अंतिम उत्पाद की गुणवत्ता पर महत्वपूर्ण प्रभाव पड़ता है:
- इंजेक्शन गति: उच्च गति यह सुनिश्चित करती है कि पिघला हुआ टीपीआर साँचे में तेज़ी से और समान रूप से भर जाए, जो जटिल आकृतियों के लिए ज़रूरी है। हालाँकि, अत्यधिक उच्च गति से फ़्लैश (साँचे की परतों से अतिरिक्त सामग्री का रिसना) या सामग्री का क्षरण जैसे दोष हो सकते हैं।
- इंजेक्शन दबाव: उचित दबाव यह सुनिश्चित करता है कि साँचा पूरी तरह से भर जाए और जटिल विवरणों को भी कैप्चर कर ले। अपर्याप्त दबाव के कारण शॉट छोटे हो सकते हैं, जबकि अत्यधिक दबाव के कारण फ़्लैश हो सकता है।
टीपीआर मोल्डिंग के अनुप्रयोग
टीपीआर इंजेक्शन मोल्डिंग का उपयोग करने वाले उद्योग
टीपीआर के अद्वितीय गुण - लचीलापन, स्थायित्व और प्रसंस्करण में आसानी - टीपीआर मोल्डिंग को विभिन्न उद्योगों में अमूल्य बनाते हैं:
- ऑटोमोटिव उद्योग: टीपीआर का उपयोग व्यापक रूप से लचीलेपन और स्थायित्व की आवश्यकता वाले घटकों के लिए किया जाता है, जिसमें गर्मी और रसायन प्रतिरोधी सील और गास्केट, सॉफ्ट-टच बम्पर स्ट्रिप्स और आंतरिक पकड़, और मजबूत होज़ और ट्यूबिंग शामिल हैं।
- फुटवियर उद्योग: टीपीआर फुटवियर के तलवों के लिए एक लोकप्रिय सामग्री है, जो लचीलेपन, टिकाऊपन और आराम का संतुलन प्रदान करती है। इसका बड़े पैमाने पर कुशलतापूर्वक उत्पादन किया जा सकता है, जिससे यह कैज़ुअल और एथलेटिक दोनों तरह के जूतों के लिए उपयुक्त हो जाता है।
- उपभोक्ता वस्तुएं: इस सामग्री का उपयोग औजारों और रसोई के बर्तनों के लिए मुलायम हैंडल, रिमोट और फोन के लिए कीपैड और खेल उपकरणों के लिए ग्रिप के रूप में किया जाता है।
- चिकित्सा उद्योग: जैव-संगत टी.पी.आर. ग्रेड का उपयोग लचीली चिकित्सा ट्यूबिंग, चिकित्सा उपकरणों के लिए वायुरोधी सील और सर्जिकल उपकरणों पर एर्गोनोमिक ग्रिप के लिए किया जाता है।
- इलेक्ट्रॉनिक्स उद्योग: टीपीआर तारों और केबलों के लिए लचीले इन्सुलेशन के रूप में और स्मार्टफोन और टैबलेट के लिए शॉक-अवशोषक, सॉफ्ट-टच केस के रूप में कार्य करता है।
टीपीआर मोल्डिंग से बने सामान्य उत्पाद
टीपीआर मोल्डिंग का उपयोग रोजमर्रा के उत्पादों की एक विस्तृत श्रृंखला के निर्माण के लिए किया जाता है, जिनमें शामिल हैं:
- जूते के तलवे (आकस्मिक और एथलेटिक जूते)
- उपकरण के हैंडल और ग्रिप
- ऑटोमोटिव और औद्योगिक उपयोग के लिए सील और गास्केट
- लचीले खिलौने और खेल के सामान (जैसे, गेंदें, सुरक्षात्मक पैडिंग)
- शॉक-अवशोषक मोबाइल फोन केस
सारांश
थर्मोप्लास्टिक रबर (TPR) एक बहुमुखी संकर सामग्री है, और TPR मोल्डिंग इसके रबर-प्लास्टिक गुणों का लाभ उठाकर उच्च-गुणवत्ता वाले, अनुकूलन योग्य पुर्जे बनाती है। TPR इंजेक्शन मोल्डिंग प्रक्रिया—जिसमें सामग्री की आपूर्ति, तापन, इंजेक्शन, शीतलन और निष्कासन शामिल है—सामग्री प्रवाह सुनिश्चित करने और विकृतियों जैसे दोषों से बचने के लिए सटीक TPR इंजेक्शन मोल्डिंग तापमान नियंत्रण (पिघलने के लिए 180°C–230°C, सांचों के लिए 30°C–80°C) पर अत्यधिक निर्भर करती है। विशिष्ट TPR इंजेक्शन मोल्डिंग मशीनें, जिनमें विशिष्ट इंजेक्शन, क्लैम्पिंग और तापमान नियंत्रण प्रणालियाँ होती हैं, निरंतर उत्पादन के लिए आवश्यक हैं, और इलेक्ट्रिक मशीनों जैसे नवाचार दक्षता को और बढ़ाते हैं। TPR के भौतिक गुण (कठोरता, प्रत्यास्थता), साँचे का डिज़ाइन (गेटिंग, वेंटिंग), और इंजेक्शन पैरामीटर जैसे कारक TPR सामग्री इंजेक्शन मोल्डिंग की सफलता को सीधे प्रभावित करते हैं। अंततः, TPR इंजेक्शन मोल्डिंग ऑटोमोटिव से लेकर चिकित्सा तक, विविध उद्योगों की आवश्यकताओं को पूरा करती है, और लचीले, टिकाऊ और उपयोगकर्ता-अनुकूल उत्पादों के लिए एक प्रमुख विनिर्माण समाधान के रूप में अपनी भूमिका सिद्ध करती है।
