Ein umfassender Leitfaden zu Spritzgussmaterialien

1. Überblick über Spritzguss und Werkstoffe

Was ist Spritzgießen?

Spritzgießen ist ein grundlegendes Fertigungsverfahren für die Massenproduktion von Teilen. Dabei wird ein Material erhitzt, bis es flüssig ist, und anschließend unter hohem Druck in einen präzise gefertigten Formhohlraum eingespritzt. Nach dem Abkühlen und Erstarren wird das Teil ausgeworfen. So entsteht ein Produkt mit einfachen bis hin zu hochkomplexen Geometrien.

Die Stärke dieses Verfahrens liegt in seiner Fähigkeit, große Stückzahlen mit außergewöhnlicher Wiederholgenauigkeit, engen Toleranzen und minimalem Nachbearbeitungsaufwand herzustellen. Es ist die bevorzugte Methode zur Fertigung von kleinsten Elektronikbauteilen bis hin zu großen Karosserieteilen.

Wichtige Werkstoffe beim Spritzgießen

Die Wahl des richtigen Materials ist entscheidend, da sie die mechanischen Eigenschaften, das Aussehen und die Leistung des Endprodukts bestimmt. Thermoplaste sind zwar am weitesten verbreitet, die Bandbreite an verwendbaren Materialien ist jedoch groß.

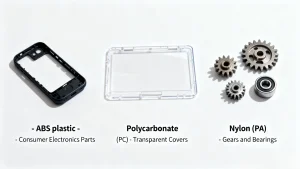

• ABS-Kunststoff: ABS wird aufgrund seiner Robustheit und Schlagfestigkeit geschätzt und ist ein Standardmaterial in der Unterhaltungselektronik, im Fahrzeuginnenraum und bei Haushaltsgeräten.
• Polycarbonat (PC): PC ist bekannt für seine hohe Festigkeit, Klarheit und Hitzebeständigkeit und wird daher häufig für Schutzverglasungen, optische Linsen und transparente Abdeckungen verwendet.
• Nylon (PA): Dieses Material bietet ein ausgezeichnetes Gleichgewicht zwischen Festigkeit, Verschleißfestigkeit und geringer Reibung und ist daher ideal für mechanische Bauteile wie Zahnräder und Lager.

Neben starren Kunststoffen finden auch Materialien, die Flexibilität und Haltbarkeit erfordern, breite Anwendung. Hier kommen Gummispritzguss und spezielle Elastomere zum Einsatz, die sich ideal für Dichtungen, Dichtungsringe und Soft-Touch-Komponenten eignen.

2. Andere Kunststoffumformverfahren

Obwohl das Spritzgießen unglaublich vielseitig ist, eignen sich andere Formgebungsverfahren besser für bestimmte Produkttypen.

• Extrusionsformen: Dieses Verfahren dient der Herstellung von durchgehenden, gleichmäßigen Profilen. Geschmolzenes Material wird durch eine Düse gepresst, um Produkte wie Rohre, Schläuche und Platten herzustellen. Es unterscheidet sich vom Spritzgießen dadurch, dass es lange, durchgehende Formen anstelle von einzelnen, komplexen Teilen erzeugt.
• Formpressen: Dieses Verfahren wird häufig für größere, relativ einfache Teile und Duroplaste eingesetzt. Dabei wird eine Materialmenge in eine beheizte Form gegeben und diese unter Druck verschlossen. Es findet gängige Anwendung bei Automobilverbundwerkstoffen und großen Gummiteilen, bietet aber in der Regel eine geringere Präzision als das Spritzgießen.
• Rotationsformen: Dieses Verfahren eignet sich ideal für große, hohle und nahtlose Produkte wie Tanks und Bojen. Dabei wird die Innenseite einer Form durch Hitze und biaxiale Rotation beschichtet. Der Nachteil ist die geringere Maßgenauigkeit im Vergleich zum Spritzgießen.
• Blasformen: Dies ist das wichtigste Verfahren zur Herstellung von Hohlkörpern wie Flaschen und Behältern. Dabei wird ein erhitzter Kunststoffrohling in einer Form aufgeblasen, was sich grundlegend vom Spritzgießen mit Vollfüllung unterscheidet.

3. Gummi und Elastomere beim Formen

Für Anwendungen, die Elastizität, Widerstandsfähigkeit und Leistungsfähigkeit unter extremen Bedingungen erfordern, sind Gummi und Elastomere die Werkstoffe der Wahl.

Gummi-Spritzgießen

Das Gummispritzgießen ist ein Verfahren zur Massenproduktion, bei dem unvulkanisierter Gummi in eine Form eingespritzt und unter Hitze und Druck vulkanisiert (ausgehärtet) wird. Gummispritzgießmaschine ist so konzipiert, dass es den besonderen Fließ- und Vulkanisationseigenschaften von Gummimischungen gerecht wird.

• Silikonkautschuk: Bietet hervorragende Hitzebeständigkeit, chemische Stabilität und Biokompatibilität und ist daher unverzichtbar für medizinische und lebensmittelrelevante Anwendungen.
• Nitrilkautschuk (NBR): Aufgrund seiner hervorragenden Beständigkeit gegenüber Ölen und Kraftstoffen wird er häufig für Dichtungen und Dichtungsringe im Automobil- und Industriebereich eingesetzt.
• Neoprenkautschuk: Ein gutes Allzweck-Elastomer mit hoher Witterungs- und Ozonbeständigkeit.

Thermoplastische Elastomere (TPE & TPU)

TPEs schließen die Lücke zwischen Kunststoffen und Gummi. Sie können wie Kunststoffe geschmolzen und wiederverarbeitet werden, weisen aber eine gummiartige Flexibilität auf.

• TPU-Spritzgießen: Das TPU-Spritzgießen ist ein Teilgebiet der TPE-Spritzgießerei und konzentriert sich auf thermoplastisches Polyurethan. TPU ist bekannt für seine außergewöhnliche Abriebfestigkeit, Zähigkeit und hohe Elastizität. Es findet breite Anwendung in Produkten wie Smartphone-Hüllen, Sportschuhsohlen, Industrieschläuchen und Automobilteilen. Der entscheidende Vorteil des TPU-Spritzgießens liegt darin, dass es auf einer Standard-Kunststoffspritzgießmaschine verarbeitet werden kann und somit die Eigenschaften von Gummi mit der Verarbeitungseffizienz von Kunststoff vereint.

4. Metall-Spritzgießen (MIM)

Metallspritzgießen (MIM) vereint die Designflexibilität des Kunststoffspritzgießens mit der Festigkeit und Leistungsfähigkeit von Metall. Feine Metallpulver werden mit einem Polymerbindemittel zu einem Rohmaterial vermischt, das in eine Form eingespritzt wird. Das so entstandene „Grünteil“ wird anschließend entbindert und gesintert, um ein hochdichtes, komplexes Metallbauteil zu erhalten. MIM eignet sich ideal für kleine, filigrane Teile aus Edelstahl, Titan oder anderen Legierungen, die in der Medizin-, Luft- und Raumfahrt- sowie Waffenindustrie eingesetzt werden.

5. Häufige Anwendungen

• Automobilindustrie: Von Stoßstangen und Armaturenbrettern (Kunststoffe) bis hin zu Dichtungen und Schläuchen (Gummispritzguss) sind diese Materialien unerlässlich für leichte und langlebige Fahrzeuge.
• Medizin: Die Branche ist auf medizinische Kunststoffe, Silikone (aus dem Gummispritzgussverfahren) und MIM-Teile für Geräte angewiesen, die Präzision, Biokompatibilität und Sterilität erfordern.
• Konsumgüter: Die Gehäuse Ihrer Elektronikgeräte, die Komponenten Ihrer Haushaltsgeräte und sogar die Sohlen Ihrer Schuhe (oft mittels TPU-Spritzguss) werden alle durch Spritzgussverfahren hergestellt.

Schlussfolgerung

Der Erfolg jedes Formteils hängt von der Wahl des richtigen Materials und Verfahrens ab. Das Verständnis der Möglichkeiten des Spritzgießens, der spezifischen Anforderungen des Gummi- und TPU-Spritzgießens sowie der benötigten Ausrüstung, wie beispielsweise einer speziellen Gummispritzgießmaschine, ermöglicht es Herstellern, Leistung, Kosten und Produktionseffizienz zu optimieren.
