قولبة حقن المطاط هي عملية تصنيع يتم فيها حقن المطاط المسخن مسبقاً في تجويف قالب مغلق تحت ضغط عالٍ. وتستخدم هذه الطريقة قالباً ساخناً لتسهيل عملية الفلكنة، وهو تفاعل كيميائي يضفي الخواص الميكانيكية النهائية على المادة المطاطية. وبالمقارنة مع القولبة بالضغط التقليدية، فإن قولبة حقن المطاط أسرع وأكثر دقة وأكثر ملاءمة للإنتاج بكميات كبيرة. كما أنها تقلل من الوميض وتقلل من النفايات وتستوعب الأشكال الهندسية المعقدة للأجزاء.

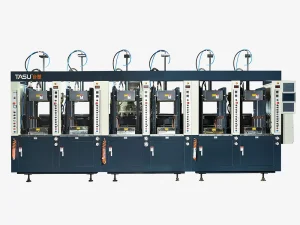

نموذجي ماكينات قولبة حقن المطاطه يتكون من المكونات التالية:
- وحدة الحقن: تسخين ودفع مركب المطاط في القالب.
- وحدة تشبيك: تثبت القالب تحت الضغط.
- نظام التسخين: يحافظ على درجة حرارة القالب أثناء عملية المعالجة.
- نظام التحكم: يدير التوقيت، والضغط، وسرعة الحقن.
وبالنظر إلى الضغط العالي ودرجة الحرارة المرتفعة، يجب أن يتدفق المطاط المختار بكفاءة ويعالج باستمرار دون حدوث الفلكنة المبكرة (الحرق).
2. الخصائص الرئيسية المطلوبة لمطاط القولبة بالحقن
ليست كل مركبات المطاط مناسبة للقولبة بالحقن. يجب أن يستوفي المطاط المتوافق عدة معايير أساسية:
- قابلية التدفق: يجب أن يتمتع المطاط بلزوجة منخفضة لملء تجاويف القالب بسرعة وبشكل متساوٍ دون حبس الجيوب الهوائية.
- وقت المعالجة السريع: لزيادة كفاءة الإنتاج إلى أقصى حد، يجب أن يتم فلكنة المطاط في غضون دقائق قليلة.
- الثبات الحراري: نظرًا لأن القوالب عادةً ما يتم تسخينها إلى درجات حرارة تتراوح بين 160 درجة مئوية و230 درجة مئوية، يجب أن يتحمل المطاط درجات الحرارة المرتفعة دون أن يتحلل.
- سلوك تحرير القالب: يجب إزالة المطاط المعالج بسهولة دون تمزق أو التصاق.
إن مركبات المطاط التي تحترق بسرعة كبيرة، أو تكون شديدة الصلابة للحقن، أو يصعب إزالة قوالبها غير مناسبة بشكل عام لهذه العملية.
3. المطاط الشائع الاستخدام في صب القوالب بالحقن
يتم استخدام العديد من المطاط الصناعي والطبيعي بشكل شائع في قولبة الحقن، اعتمادًا على متطلبات التطبيق المحددة. فيما يلي بعض الخيارات الأكثر استخدامًا:
-
المطاط الطبيعي (NR): يشتهر المطاط الطبيعي (NR) بمرونته الممتازة وقوة شده، وهو مثالي للأجزاء الممتصة للصدمات، مثل البطانات وحوامل الاهتزازات. ومع ذلك، يمكن أن يحترق بسهولة، مما يستلزم التحكم الدقيق في درجة الحرارة.
-
مطاط النتريل (NBR): يوفر NBR مقاومة قوية للزيت والوقود، مما يجعله مناسبًا لموانع تسرب السيارات والخراطيم والحشيات. يعالج بشكل جيد في ماكينات القولبة بالحقن وتُعالج بسرعة.
-
مونومر الإيثيلين بروبيلين ديين الإيثيلين (EPDM): يتميز EPDM بمقاومته للأشعة فوق البنفسجية والأوزون والعوامل الجوية، مما يجعله الخيار الأفضل للاستخدامات الخارجية. يتدفق بشكل جيد ويعالج بشكل نظيف.
-
مطاط السيليكون (VMQ): السيليكون هو مادة قولبة بالحقن ممتازة بسبب مرونته ومقاومته لدرجات الحرارة العالية (حتى 250 درجة مئوية) وسهولة تحريره في القالب. يستخدم على نطاق واسع في التطبيقات الطبية والغذائية والكهربائية.
-
الفلورولاستومر الفلوري (FKM/فيتون®): مصممة للبيئات القاسية، تقاوم مادة FKM درجات الحرارة العالية والمواد الكيميائية القاسية، مما يجعلها شائعة في تطبيقات إحكام غلق الطائرات والسيارات والنفط والغاز.
-
مطاط الستايرين-بوتادين (SBR): بديل فعال من حيث التكلفة لمطاط الستايرين-بوتادين (SBR)، وهو بديل فعال من حيث التكلفة لمطاط NR، ويوفر مقاومة جيدة للتآكل وسهل التشكيل، ومناسب للمكونات غير الحرجة مثل نعال الأحذية أو الحشيات منخفضة الإجهاد.
-
مطاط الكلوروبرين (CR/Neoprene®): يوفر النيوبرين توازناً بين القوة الميكانيكية والمقاومة الكيميائية، مما يجعله مناسباً للتطبيقات البحرية والصناعية والسيارات.
4. الجدول: مقارنة المطاط للقولبة بالحقن بالحقن
فيما يلي ملخص مقارن لخصائص التشكيل والأداء لأنواع المطاط الشائعة:
| نوع المطاط | ملاءمة القولبة بالحقن | الخصائص الرئيسية | التطبيقات النموذجية |
|---|---|---|---|
| NR (طبيعي) | معتدل | مرونة عالية، ارتداد جيد | الحوامل، الحشيات |
| إن بي آر | عالية | مقاومة الزيت/الوقود، قوة جيدة | أختام السيارات، والخراطيم |
| EPDM | عالية | مقاومة للأشعة فوق البنفسجية/الطقس ومرنة | أختام السقف، وأشرطة الطقس |
| السيليكون (VMQ) | ممتاز | تحمل درجات الحرارة العالية والقولبة النظيفة | الأجهزة الطبية، وأدوات المطبخ |
| FKM (Viton®) | عالية | مقاومة كيميائية وحرارية | أنظمة الوقود، وموانع التسرب في الفضاء الجوي |
| SBR | عالية | مقاومة التآكل، منخفضة التكلفة | الإطارات والأحذية |
| نيوبرين (CR) | متوسط إلى مرتفع | أداء متوازن | الأختام الصناعية والأجزاء البحرية |
5. عوامل يجب مراعاتها عند اختيار مركب المطاط
عند اختيار المطاط لقولبة الحقن، من الضروري مواءمة خصائص المادة مع بيئة تشغيل منتجك وتصميم القالب. ضع في اعتبارك العوامل التالية:
- ظروف الاستخدام النهائي: هل سيتعرض الجزء للزيت أو الحرارة العالية أو العناصر الخارجية؟
- تفاوت الأبعاد: هل يتطلب تطبيقك تفاوتات ضيقة أو أشكالاً هندسية معقدة؟
- توقعات زمن الدورة: يُفضل استخدام المطاط سريع المعالجة للإنتاج بكميات كبيرة.
- قيود التكلفة: المطاط عالي الأداء مثل FKM أغلى ثمناً ولكنه ضروري للظروف الصعبة.
6. القيود والاعتبارات الخاصة
في حين أن العديد من المطاط مناسب للقولبة بالحقن، قد تكون بعض المركبات أكثر ملاءمة للقولبة بالضغط أو النقل بسبب لزوجتها أو حساسيتها للحرق. على سبيل المثال
- مطاط البوتيل (IIR): غالبًا ما يتم تجنبه في قولبة الحقن نظرًا لخصائص تدفقه المنخفضة.
- المطاط الطبيعي: قد يمثل المطاط الطبيعي تحديات في المعالجة دون ضوابط دقيقة لدرجة الحرارة.
- مطاط متخصص عالي الجفاف: قد يتطلب ماكينات معدلة أو أوقات دورات أبطأ.
في مثل هذه الحالات، قد تكون الصياغة الدقيقة أو تقنيات التشكيل البديلة ضرورية.
الخاتمة
يوفر قولبة المطاط بالحقن المطاطي تنوعًا ملحوظًا وكفاءة عالية، ولكن النجاح يتوقف على اختيار مركب المطاط المناسب. وسواءً كان تصنيع المكونات الطبية أو موانع تسرب السيارات، فإن فهم سلوك كل مطاط أثناء عملية الحقن أمر ضروري لإنتاج أجزاء متسقة وعالية الأداء.
من خلال التركيز على سلوك التدفق وخصائص المعالجة وأداء الاستخدام النهائي، يمكن للمصنعين مطابقة المطاط المناسب بفعالية مع إعدادات القولبة بالحقن، مما يضمن نتائج ممتازة في كل مرة.
