لقد غيّرت عملية حقن المطاط طريقة تصنيع مكونات المطاط، مقدمةً حلاً دقيقًا وفعالًا وقابلًا للتطوير لقطع عالية الجودة. من خلال حقن المطاط السائل في قوالب مخصصة، حيث يتصلب ويتشكل، تتكيف هذه الطريقة مع أشكال وأحجام وأداء لا حصر لها في مختلف الصناعات.
من أختام السيارات إلى الأجهزة الطبية والسلع الاستهلاكية، يوفر حقن المطاط المتانة والثبات والفعالية من حيث التكلفة التي تتطلبها الصناعات الحديثة. في هذا الدليل، سنشرح بالتفصيل كل ما تحتاج لمعرفته: آلية عمل العملية، وأفضل المواد، والمعدات الرئيسية، والتطبيقات العملية، ولماذا تتفوق على طرق الصب الأخرى.
١. ما هو حقن المطاط؟ التعريف والمبادئ الأساسية
أساسيات حقن المطاط
حقن المطاط هو تقنية تصنيع تُنتج قطعًا مطاطية عالية الدقة عن طريق إجبار المطاط السائل على دخول تجويف القالب تحت ضغط شديد. تبدأ العملية بتشكيل المطاط الخام، والذي غالبًا ما يُمزج مع إضافات مثل عوامل الفلكنة أو الحشوات لتعزيز المرونة ومقاومة الحرارة والمتانة. ثم يُحقن هذا المركب في قالب مُصمم خصيصًا، حيث يُعالج بالحرارة (يُفلكن) ويُبرد ليتحول إلى قطعة صلبة نهائية.
بخلاف قولبة الضغط أو النقل، تستخدم قولبة حقن المطاط آلات متخصصة للتحكم في تدفق المواد. هذا يضمن ملء كل تجويف في القالب بالتساوي، مما ينتج عنه أجزاء متناسقة ذات تحمّلات دقيقة، وهو أمر بالغ الأهمية لتطبيقات مثل الأجهزة الطبية أو مكونات السيارات.
كيفية عمل آلة حقن المطاط
كل آلة حقن المطاط لديها أربعة مكونات أساسية تعمل في مزامنة لإنتاج أجزاء موثوقة:
-
وحدة الحقن: تُغذّي المطاط وتُذيبه وتُحقنه. تتضمن قمعًا للمواد الخام، وبرغيًا لخلط المطاط وتسخينه، وفوهة تُدخل المركب السائل إلى القالب.
-
وحدة التثبيت: تُثبّت القالب أثناء الحقن والتصلب. تُطبّق ضغطًا ثابتًا لإبقاء القالب مغلقًا، مما يمنع التسرب ويضمن تكوين الأجزاء بشكل سليم.
-
قالب: أداة مخصصة (عادةً من الفولاذ أو الألومنيوم) مصممة خصيصًا لمواصفات القطعة النهائية. يؤثر تصميم القالب بشكل مباشر على الأبعاد، وتشطيب السطح، والوظيفة.
-
أنظمة التدفئة والتبريد: تُعالَج المطاط حراريًا (تُفَلَكُه) لتثبيت خصائصه، بينما تُصلِّب أنظمة التبريد القطعة لتسهيل إزالتها. وكلاهما أساسيان لتحقيق نتائج ثابتة.

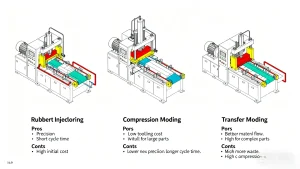

لماذا تتفوق عملية حقن المطاط على الطرق الأخرى
بالمقارنة مع عملية الضغط أو النقل، توفر عملية الحقن مزايا واضحة للتصنيع الحديث:
-
دقة فائقة: تعني التحملات الضيقة والتعبئة الموحدة أن كل جزء يطابق مواصفات التصميم - وهو مثالي للتطبيقات عالية الأداء.
-
كفاءة عالية: الحد الأدنى من النفايات (بفضل الجرعات الدقيقة للمواد) وأوقات الدورة السريعة تجعلها فعالة من حيث التكلفة لعمليات الإنتاج الكبيرة.
-
مرونة التصميم: إنشاء أشكال هندسية معقدة وتفاصيل دقيقة وأشكال مخصصة لا تستطيع الطرق الأخرى مطابقتها.
-
إنتاج أسرع: تعمل العمليات الآلية ودورات المعالجة الأقصر على تقليل أوقات التسليم، حتى بالنسبة للطلبات ذات الحجم الكبير.
2. أفضل مواد المطاط المستخدمة في عملية حقن القوالب
أنواع المطاط الشائعة واستخداماتها
مادة المطاط المناسبة تُحسّن أداء القطعة أو تُضعفه. إليك الخيارات الأكثر استخدامًا في حقن البلاستيك، كلٌّ منها مُصمّم لتطبيقات مُحدّدة:
-
EPDM (مونومر إيثيلين بروبيلين ديين): يقاوم الطقس والأوزون والشيخوخة - مثالي للأجزاء الخارجية وأجزاء السيارات مثل أختام النوافذ والحشيات والخراطيم.
-
مطاط النتريل (NBR): مقاوم للزيوت والوقود والمواد الكيميائية. يُستخدم في مكونات أنظمة وقود السيارات، والأختام الصناعية، والحشيات المقاومة للزيوت.
-
مطاط السيليكون: يتحمل درجات الحرارة القصوى (العالية والمنخفضة) ويحافظ على مرونته. مثالي للأجهزة الطبية، وأدوات المطبخ، والعوازل الكهربائية.
-
مطاط النيوبرين: يُوازن مقاومة الحرارة والزيوت والتآكل. يُستخدم في الأحزمة الصناعية والحشيات ومعدات الحماية.
كيفية اختيار المطاط المناسب
يبدأ اختيار المطاط بمواءمة خصائص المادة مع احتياجات تطبيقك. من العوامل الرئيسية التي يجب مراعاتها:
-
نطاق درجة الحرارة: يتحمل السيليكون الحرارة العالية أكثر من النتريل؛ ويتحمل EPDM البرد بشكل أفضل من النيوبرين.
-
التعرض للمواد الكيميائية: استخدم النتريل عند ملامسة الزيت؛ وEPDM عند التعرض للماء أو الأوزون.
-
الاحتياجات الميكانيكية: قوة الشد (للأجزاء الحاملة للحمل) أو مقاومة التمزق (للمكونات المرنة).
-
المتطلبات التنظيمية: تحتاج التطبيقات الطبية أو الغذائية إلى مواد معتمدة من إدارة الغذاء والدواء مثل السيليكون الطبي.
3. المكونات الرئيسية لمعدات حقن المطاط
يلعب كل جزء من نظام الصب دورًا حاسمًا في الجودة والكفاءة. فإلى جانب المكونات الأساسية للآلة، تُعدّ هذه التفاصيل مهمة:
وحدة الحقن: "المغذي" للعملية
وظيفة وحدة الحقن هي ضمان تدفق المواد بشكل منتظم. لا يقتصر عمل اللولب على إذابة المطاط فحسب، بل يمزج المواد المضافة بالتساوي، مما يزيل أي تفاوت في الاتساق. يعتمد تصميم الفوهة (مثلاً: ساخنة أم باردة) على نوع المطاط؛ فالسيليكون، على سبيل المثال، غالبًا ما يستخدم فوهات ساخنة للحفاظ على التدفق.
وحدة التثبيت: الثبات للحصول على أجزاء مثالية
تُقاس قوة التثبيت بالأطنان، ويعتمد المقدار المناسب على حجم القالب ونوع المطاط. قلة القوة تُسبب تسربات (تُسمى "فلاشًا")، بينما قد تُتلف القالب بسببها. تستخدم الآلات الحديثة تثبيتًا هيدروليكيًا أو كهربائيًا للتحكم الدقيق.
تصميم القوالب والأدوات: مخطط النجاح
تُعد القوالب أغلى تكلفة أولية، لكن استخدام أداة مصممة جيدًا يقلل من العيوب مثل الجيوب الهوائية أو عدم اكتمال الحشوات. كما أن صيانة الأدوات - مثل التنظيف والتلميع - تُطيل عمر القالب وتحافظ على جودة القطع.
التدفئة والتبريد: التحكم في وقت المعالجة والدورة
تختلف درجات حرارة الفلكنة باختلاف نوع المطاط: يتصلب السيليكون عند درجة حرارة تتراوح بين 175 و200 درجة مئوية (350-400 درجة فهرنهايت)، بينما يتصلب EPDM عند درجة حرارة تتراوح بين 160 و180 درجة مئوية (320-360 درجة فهرنهايت). تُسرّع أنظمة التبريد (غالبًا قنوات مائية في القالب) عملية التصلب، مما يُقلل من زمن دورة التصنيع دون المساس بقوة الأجزاء.
4. عملية حقن المطاط: خطوة بخطوة
حقن المطاط عمليةٌ مُحكمةٌ ومتكررة. كل خطوة مُحسّنةٌ لضمان الاتساق والجودة:
الخطوة 1: إعداد المواد
يُخلط المطاط الخام مع إضافات (عوامل فلكنة، ملونات، مواد مالئة) لتحقيق مواصفات الأداء المطلوبة. غالبًا ما يُشكَّل هذا المركب مسبقًا على شكل كريات أو صفائح لتسهيل إدخاله في قادوس الآلة.
الخطوة 2: الحقن في القالب
تُسخّن الآلة المطاط حتى يصل إلى حالة الانصهار (تُسمى "تدفق الذوبان")، ثم تحقنه في تجويف القالب تحت ضغط عالٍ (500-3000 رطل/بوصة مربعة). يضمن هذا الضغط ملء المطاط لكل تفاصيل القالب، من الأخاديد الصغيرة إلى الأشكال المعقدة.
الخطوة 3: الفلكنة (التصلب)
يُحفظ القالب عند درجة حرارة ثابتة لتحفيز عملية الفلكنة، وهي تفاعل كيميائي يربط جزيئات المطاط ببعضها. تُعطي هذه الخطوة القطعة خصائصها النهائية (القوة، والمرونة، ومقاومة الحرارة). تتراوح مدة التصلب بين 10 ثوانٍ وعدة دقائق، حسب سُمك القطعة ونوع المطاط.
الخطوة 4: التبريد
بعد المعالجة، يُبرَّد القالب لتصلب القطعة. التبريد السريع والمنتظم يمنع الالتواء أو التشقق. بالنسبة للقطع السميكة، قد يستغرق التبريد وقتًا أطول لضمان تصلب القلب تمامًا.
الخطوة 5: الطرد والإزالة
تفتح وحدة التثبيت القالب، وتدفع دبابيس القذف الجزء النهائي للخارج. تستخدم معظم الآلات الحديثة القذف الآلي لتسريع الإنتاج وتقليل الأخطاء البشرية.
الخطوة 6: معالجة ما بعد القالب
قد تخضع القطع للتشذيب (لإزالة اللمعان الزائد)، أو تشطيب السطح (مثل التلميع)، أو فحوصات الجودة (اختبار الأبعاد، وفحص التسرب). غالبًا ما تتطلب القطع الطبية التعقيم في هذه المرحلة.

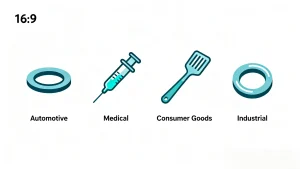

5. تطبيقات أجزاء المطاط المصبوبة بالحقن
إن تعدد استخدامات حقن المطاط يجعله لا غنى عنه في مختلف الصناعات. إليك أكثر استخداماته شيوعًا:
صناعة السيارات
تتعرض قطع غيار السيارات لدرجات حرارة عالية ومواد كيميائية واهتزازات شديدة، مما يجعل المطاط المصبوب بالحقن خيارًا مثاليًا. تشمل المكونات الرئيسية ما يلي:
-
حشوات المحرك وأختام الزيت (NBR أو EPDM)
-
أختام النوافذ والأبواب (EPDM لمقاومة الطقس)
-
مخمدات الاهتزاز (النيوبرين أو السيليكون)
الطب والرعاية الصحية
تتطلب التطبيقات الطبية الدقة والتوافق الحيوي. ينتج قولبة الحقن أجزاءً معتمدة من إدارة الغذاء والدواء الأمريكية، مثل:
-
أختام المحقنة وحشيات موصلات الوريد (سيليكون طبي)
-
أنابيب نقل السوائل (السيليكون أو النتريل)
-
مقابض الأجهزة والمكونات المريحة
السلع الاستهلاكية
تعتمد المنتجات اليومية على المطاط المصبوب بالحقن لتحقيق الراحة والمتانة:
-
أدوات المطبخ (ملاعق السيليكون، أختام الأجهزة)
-
المعدات الرياضية (مقابض الأوزان، نعال الأحذية)
-
الأجهزة الإلكترونية (أغطية الهواتف، وسائد سماعات الرأس)
التطبيقات الصناعية
تحتاج الآلات الصناعية إلى قطع مطاطية مقاومة للتآكل والمواد الكيميائية والاستخدام المكثف. من الاستخدامات الشائعة:
-
حلقات O وأختام الصمامات (النتريل أو EPDM)
-
بكرات وحشوات الحزام الناقل
-
مكونات المضخة والخرطوم (النيوبرين)
الخاتمة
تبرز عملية حقن المطاط كخيار رئيسي للتصنيع لأنها توازن بين الدقة والكفاءة والمرونة؛ باستخدام الآلات المتخصصة والقوالب المخصصة ومواد المطاط المصممة خصيصًا، فإنها توفر أجزاء تلبي المعايير الأكثر صرامة - سواء لمحركات السيارات أو الأجهزة الطبية أو المنتجات الاستهلاكية - مما يوفر دقة واتساقًا أعلى من عملية الضغط أو النقل، مما يتطلب مطابقة دقيقة لنوع المطاط مع درجة الحرارة والاحتياجات الكيميائية والتنظيمية، والاستفادة من العمليات الآلية وأوقات الدورة السريعة للبقاء فعالاً من حيث التكلفة لكل من الدفعات الصغيرة والإنتاج على نطاق واسع، مما يجعلها حلاً موثوقًا وقابل للتطوير لإحضار منتجات المطاط عالية الجودة إلى السوق.
