يُعدّ قولبة الحقن عملية تصنيع أساسية لإنتاج كميات هائلة من القطع البلاستيكية والمطاطية، ويُعدّ وزن آلة قولبة الحقن عاملاً محورياً يُؤثر بشكل مباشر على كفاءة التشغيل وجودة المنتج. يُمثّل الوزن، في جوهره، قوة الشد التي تُمارسها الآلة لإبقاء القالب مُحكم الإغلاق أثناء مرحلة الحقن. اختيار الوزن المناسب ليس مجرد تفصيل فني، بل هو قرار حاسم لضمان سلاسة الإنتاج، إذ يُمكن أن يُؤدي الوزن غير الصحيح إلى سلسلة من المشاكل، من عيوب في القطع إلى تلف الآلة.
سواءً كنتَ جديدًا في صناعة قولبة الحقن أو محترفًا متمرسًا، فإن إتقان أساسيات وزن آلة قولبة الحقن هو مفتاح تحسين عملياتك. فهو يضمن تشغيل آلتك بأقصى كفاءة، وتقليل الهدر، وتقديم منتجات عالية الجودة باستمرار. في هذه المقالة، سنستكشف جميع الجوانب المهمة لوزن آلة قولبة الحقن، بما في ذلك كيفية حساب الوزن لـ ماكينة القولبة بالحقن، والعوامل التي تؤثر عليها، والاعتبارات الخاصة بتشكيل المطاط، وعواقب اختيار الحمولة السيئة.
ما هو وزن آلة حقن القالب؟
وزن آلة حقن البلاستيك هو مواصفة أساسية تُحدد قدرة الآلة على أداء مهام صب محددة. ويشير في جوهره إلى قوة التثبيت التي تُطبقها الآلة لإغلاق القالب بإحكام أثناء حقن المادة المنصهرة تحت ضغط عالٍ. تُقاس هذه القوة بالأطنان، وهي قوة لا غنى عنها للحفاظ على سلامة القالب أثناء العملية.
بدون قوة تثبيت كافية (أي وزن منخفض جدًا)، قد ينفتح القالب قليلًا عند حقن المادة المنصهرة. قد يؤدي هذا إلى عيوب مثل الوميض - تسرب مادة زائدة من فجوات القالب - أو أجزاء غير مكتملة لا تلبي مواصفات التصميم. على العكس، الوزن الزائد ليس غير ضروري فحسب، بل يؤدي أيضًا إلى هدر الطاقة، ووضع ضغط غير ضروري على مكونات الآلة، وتسريع التآكل والتلف مع مرور الوقت.
يتناسب وزن آلة قولبة الحقن بشكل مباشر مع حجم وتعقيد القطع المُنتَجة. تُجهَّز الآلات ذات الوزن الأعلى للتعامل مع قوالب أكبر وأجزاء أكثر تعقيدًا، إذ تُولِّد القوة اللازمة لإبقاء القوالب الكبيرة مغلقة حتى تحت ضغط حقن عالٍ. في المقابل، تُناسب الآلات ذات الوزن الأقل القطع الأصغر والأبسط، مُقدِّمةً حلاً أكثر فعالية من حيث التكلفة وكفاءة الطاقة لهذه التطبيقات.
تلعب عوامل مثل نوع المادة المُشكَّلة، وتصميم القالب، وحجم القطعة دورًا في تحديد الوزن المطلوب. هذا يعني أن الفهم الدقيق لاحتياجات مشروعك أمرٌ أساسي لتجنب الإفراط في الاستثمار في آلة ذات وزن زائد عن الحاجة أو مواجهة صعوبة في استخدام آلة تفتقر إلى القوة اللازمة لإنجاز العمل.
كيفية حساب الحمولة لآلة حقن القالب
يتضمن حساب الوزن المطلوب لآلة قولبة الحقن مزيجًا من الصيغ النظرية والاعتبارات العملية. تُشكل الصيغة الأساسية المستخدمة لتقدير الوزن المطلوب نقطة انطلاق، ولكن يجب تعديلها لمراعاة الجوانب الفريدة لمشروعك.

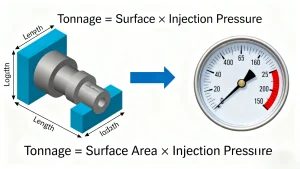

الصيغة العامة لحساب الحمولة لآلة قولبة الحقن هي:
الوزن = مساحة السطح × ضغط الحقن
دعونا نقوم بتقسيم كل مكون لضمان الدقة:
مساحة السطح
تشير مساحة السطح إلى مساحة الجزء المصبوب الذي يلامس ألواح تثبيت الآلة. بالنسبة للأجزاء البسيطة والمسطحة، يمكن حساب هذه المساحة باستخدام الهندسة الأساسية (مثل الطول × العرض). أما بالنسبة للأجزاء المعقدة ذات الأشكال غير المنتظمة أو التجاويف أو النتوءات، فيلزم اتباع نهج أكثر تفصيلاً، والذي غالبًا ما يتضمن نمذجة ثلاثية الأبعاد أو برامج متخصصة لقياس مساحة التلامس الكلية بدقة. حتى الأخطاء البسيطة في الحسابات هنا قد تؤدي إلى أخطاء كبيرة في تقدير الوزن.
ضغط الحقن
ضغط الحقن هو القوة التي تمارسها الآلة على المادة المنصهرة لدفعها إلى تجويف القالب. يختلف هذا الضغط بناءً على عدة عوامل: نوع المادة (مثل: البلاستيك الصلب مقابل الإيلاستومرات المرنة)، وسمك جدار القطعة (حيث تتطلب الجدران الرقيقة ضغطًا أعلى لملئها)، وظروف الصب (مثل: درجة الحرارة). يتراوح ضغط الحقن القياسي بين 20 و150 ميجا باسكال، ولكن من الضروري مراجعة إرشادات الشركة المصنعة للمادة للحصول على القيم المثلى.
مثال حسابي
لنفترض أنك تُصنّع قطعة بلاستيكية بسيطة بمساحة سطح ١٠٠ سم²، وأن ضغط الحقن المُوصى به للمادة هو ٦٠ ميجا باسكال. باستخدام الصيغة:
الحمولة = 100 سم² × 60 ميجا باسكال = 6000 كجم قوة (كيلوجرام قوة)
لتحويل قوة الكيلوجرام إلى أطنان (الوحدة القياسية لوزن آلة قولبة الحقن)، قسّم على 1000:
الحمولة = 6000 كجم قوة ÷ 1000 = 6 أطنان
وهذا يعني أنك ستحتاج إلى آلة قولبة بالحقن بقوة تثبيت لا تقل عن 6 أطنان لتشكيل القطعة بشكل فعال.
من المهم ملاحظة أن هذه الصيغة تُقدم تقديرًا أساسيًا. يجب مراعاة عوامل إضافية، مثل تعقيد الأجزاء (مثل الجدران الرقيقة التي تزيد من متطلبات الضغط)، ومادة القالب (مثل الفولاذ مقابل الألومنيوم)، وسرعة الحقن (قد يتطلب الحقن عالي السرعة وزنًا إضافيًا) لتعديل متطلبات الوزن النهائي.
العوامل المؤثرة على وزن آلة قولبة الحقن
تؤثر عدة متغيرات على الوزن المطلوب لآلة حقن البلاستيك، وفهم هذه المتغيرات ضروري لتجنب الأخطاء المكلفة. فيما يلي أهم هذه العوامل:
نوع المادة
تختلف المواد بخصائصها التي تؤثر على متطلبات الوزن. على سبيل المثال، يتطلب المطاط واللدائن المرنة وزنًا أعلى من اللدائن الحرارية القياسية (مثل البولي إيثيلين أو البولي بروبيلين). ويرجع ذلك إلى أن المطاط يتميز بلزوجة أعلى (مما يزيد من صعوبة حقنه) ومرونة أكبر (مما يؤدي إلى ارتداده بعد الحقن، مما يتطلب قوة أكبر لإبقاء القالب مغلقًا). وبالمثل، قد تتطلب المواد عالية الكثافة أو تلك ذات معدلات تدفق الذوبان العالية قوة تثبيت إضافية لمنع تسرب القالب.
تصميم الأجزاء
يؤثر تعقيد تصميم القطعة بشكل مباشر على وزنها. على سبيل المثال، تتطلب القطع رقيقة الجدران ضغطًا أعلى لملء القالب بالكامل، مما يزيد بدوره من وزنها اللازم لإبقائه مغلقًا. كما تتطلب القطع ذات التجاويف العميقة أو المتعددة قوة أكبر، نظرًا لتوزيع ضغط الحقن على مساحة أكبر. حتى الميزات الصغيرة، مثل الأضلاع أو النتوءات، قد تزيد من مساحة السطح، مما يتطلب تعديل وزنها.
حجم الماكينة وطول الشوط
صُممت ماكينات حقن القالب الأكبر حجمًا لاستيعاب قوالب أكبر، والتي تتطلب بطبيعة الحال وزنًا أكبر لإغلاقها بإحكام. كما يلعب طول الشوط - المسافة التي يقطعها القالب لفتحه وإغلاقه - دورًا مهمًا: فكلما زاد طول الشوط، زادت قوة الماكينة لإغلاق القالب والحفاظ على الضغط طوال دورة الإنتاج. أما الماكينات الأصغر ذات أطوال الشوط الأقصر، فتتطلب وزنًا أقل للقوالب الأصغر.
وقت الدورة
غالبًا ما تتطلب دورات الإنتاج الأقصر (أي معدلات إنتاج أسرع) حمولة أعلى. عند تسريع الدورات، تصبح مرحلة الحقن أسرع، مما يزيد الضغط على القالب في فترة أقصر. ولمنع فتح القالب أثناء الحقن السريع، تحتاج الآلة إلى قوة تثبيت إضافية للحفاظ على ثباتها. عادةً ما تُصمم الآلات المُحسّنة للإنتاج عالي السرعة بقدرات حمولة أعلى لتلبية هذه المتطلبات.
ماكينة حقن المطاط: اعتبارات الحمولة
تتطلب ماكينة حقن المطاط اعتبارات خاصة للوزن مقارنةً بالماكينات المستخدمة في صب البلاستيك. فخصائص المطاط الطبيعية - اللزوجة العالية، والمرونة، والحاجة إلى المعالجة - تجعله مادةً أكثر صعوبة في التشكيل، مما يعني متطلبات وزن أعلى.
الاستعادة المرنة للمطاط
من أهم أسباب احتياج ماكينة حقن المطاط لوزن إضافي هو استعادة مرونة المطاط. فبعد حقن المطاط المنصهر في القالب، يميل إلى التمدد (أو "الارتداد") بمجرد تحرير الضغط أثناء عملية المعالجة. ولمواجهة هذا التمدد والحفاظ على إغلاق القالب بإحكام، مع ضمان احتفاظ القطعة بشكلها وأبعادها، يجب على الماكينة تطبيق قوة تثبيت إضافية. فبدون هذا الوزن الإضافي، قد ينفتح القالب قليلاً، مما يؤدي إلى تشوه القطع أو تمزقها.
حجم القالب وعمق التجويف
غالبًا ما تتعامل آلات حقن المطاط مع قوالب أكبر أو قوالب ذات تجاويف أعمق (وهذا شائع في الأجزاء المطاطية مثل الحشيات والأختام والخراطيم). تتميز القوالب الأكبر بمساحة سطح أكبر، مما يزيد من قوة الشد اللازمة للحفاظ على الضغط. كما تتطلب التجاويف الأعمق وزنًا أكبر، لأن ضغط الحقن اللازم لملء التجويف بالكامل يكون أعلى، ويجب على الآلة مواجهة هذا الضغط لإبقاء القالب مغلقًا.
المتطلبات الخاصة بالمواد
تختلف أنواع المطاط المختلفة (مثل المطاط الطبيعي، ومطاط النتريل، والسيليكون) في اللزوجة ومتطلبات المعالجة. على سبيل المثال، يتطلب مطاط السيليكون درجات حرارة أعلى للمعالجة، مما قد يؤثر على متطلبات تدفق المادة وضغطها، وبالتالي على وزنها. من الضروري مراجعة مواصفات الشركة المصنعة للمطاط لتحديد الوزن الدقيق المطلوب للمادة التي ترغب بها.
كيفية اختيار الوزن المناسب لآلة حقن القالب
اختيار الوزن المناسب لآلة قولبة الحقن لا يقتصر على مجرد تطبيق معادلة حسابية، بل يتطلب نهجًا شاملًا يوازن بين متطلبات القطع وخصائص المواد وأهداف الإنتاج. إليك كيفية القيام بذلك:
حمولة=مساحة السطح×ضغط الحقن
تقييم حجم القطعة وتصميمها
ابدأ بتحليل حجم القطعة، وسمك جدارها، ودرجة تعقيدها. تتطلب القطع الأكبر حجمًا، أو ذات الجدران الرقيقة، أو التجاويف العميقة، أو الميزات المتعددة، وزنًا أكبر. أنشئ نموذجًا ثلاثي الأبعاد مفصلًا للقطعة لقياس مساحة السطح بدقة، وفكّر في كيفية تأثير عناصر التصميم (مثل: القطع السفلية، والأضلاع) على احتياجات الضغط والوزن.
فهم خصائص المواد
ابحث عن مواصفات المادة - سواءً كانت بلاستيكًا أو مطاطًا أو إلاستومرًا. راجع إرشادات الشركة المصنعة لمعرفة ضغط الحقن والوزن الموصى بهما. ماكينة قولبة حقن المطاط، انتبه بشكل خاص إلى مرونة المادة ودرجة لزوجتها، حيث سيؤدي ذلك إلى متطلبات حمولة أعلى.
ضع في اعتبارك زمن الدورة وكفاءة الإنتاج
إذا كنت بحاجة إلى أحجام إنتاج عالية ودورات إنتاج قصيرة، فاختر آلة ذات حمولة أعلى قليلاً من التقديرات الأولية. تزيد الدورات الأسرع من ضغط الحقن وسرعته، لذا تضمن الحمولة الإضافية بقاء القالب مغلقًا وثبات الأجزاء. أما بالنسبة للإنتاج ذي الحجم المنخفض أو الدورات الأبطأ، فقد تكفي آلة أقرب إلى الحمولة المحسوبة.
تجنب زيادة أو نقصان الحمولة
قد يكون من المغري اختيار آلة ذات حمولة زائدة عن الحاجة "للاحتياط"، لكن هذا غير فعال. تستهلك الآلات ذات الحمولة الزائدة طاقة أكبر، وترتفع تكاليف تشغيلها، وتُسبب ضغطًا غير ضروري على المكونات. في المقابل، تُواجه الآلات ذات الحمولة المنخفضة صعوبة في إغلاق القوالب بشكل صحيح، مما يؤدي إلى عيوب، وإطالة دورات الإنتاج، وتآكل الآلة. استهدف حمولة تتناسب مع احتياجاتك المُحددة، بالإضافة إلى احتياطي صغير (عادةً 10-20%) لمراعاة المتغيرات غير المتوقعة.
عواقب اختيار الحمولة الخاطئة
إن اختيار كمية غير صحيحة من آلة قولبة الحقن يمكن أن يكون له عواقب بعيدة المدى، مما يؤثر على جودة المنتج وعمر الآلة وتكاليف التشغيل:
عيوب المنتج
- حمولة غير كافية: يؤدي ضعف قوة التثبيت إلى تسرب القالب، مما ينتج عنه تَسَرُّب (زيادة في المواد على الأجزاء)، وعدم اكتمال ملء القالب (مما يؤدي إلى تجويف الأجزاء أو تشوهها)، وسوء تشطيب السطح. تتطلب هذه العيوب إعادة العمل أو التخريد، مما يزيد من الهدر.
- الوزن الزائد: قد يؤدي الضغط الزائد إلى تشوه أو انحناء القطعة، إذ يضغط القالب عليها بشدة أثناء التبريد. كما قد يُلحق الضرر بالقالب نفسه، مثل ثني أو تشقق صفائحه، مما يؤدي إلى عيوب دائمة في جميع القطع اللاحقة.
تآكل وتلف الماكينة
- الحمولة الزائدة: تتعرض الآلات ذات الحمولة الزائدة عن الحاجة لضغط غير ضروري على الأنظمة الهيدروليكية، وألواح التثبيت، وقضبان الربط. هذا يُسرّع من التآكل والتلف، مما يؤدي إلى ازدياد الأعطال، وتكاليف إصلاح باهظة، وتقصير عمر الآلة.
- نقص الحمولة: غالبًا ما تُرهق الآلات التي تكافح لتلبية متطلبات الحمولة مضخاتها ومحركاتها الهيدروليكية لتعويض ذلك. قد يؤدي ذلك إلى ارتفاع درجة الحرارة، وتسرب السوائل، وتعطل المكونات الأساسية قبل الأوان.
زيادة تكاليف الإنتاج
- الحمولة الزائدة: تستهلك الآلات ذات الحمولة العالية طاقة أكبر (حتى عند عدم الحاجة إليها)، مما يزيد من فواتير الخدمات. كما أنها عادةً ما تكون أكثر تكلفة في الشراء والصيانة، مما يرفع التكاليف الأولية والطويلة الأجل.
- نقص الوزن: تتطلب الأجزاء المعيبة إعادة تصنيع أو تخريد، مما يُهدر المواد والعمالة. كما أن دورات الإنتاج الطويلة (حيث تُواجه الآلة صعوبة في ملء القوالب بشكل صحيح) تُقلل من إنتاجية العمل، مما يُقلل من الكفاءة والربحية بشكل عام.
الملخص
يُعد وزن آلة حقن البلاستيك عاملاً حاسماً يؤثر بشكل مباشر على كفاءة الإنتاج وجودة المنتج وعمر المعدات. يُشير وزن آلة حقن البلاستيك إلى قوة التثبيت اللازمة لإبقاء القوالب مغلقة أثناء الحقن، ومعرفة كيفية حساب وزن آلة حقن البلاستيك - باستخدام صيغة مساحة السطح مضروبة في ضغط الحقن، مع مراعاة العوامل الواقعية - أمرٌ أساسي لاختيار دقيق.
تشمل الاعتبارات الرئيسية نوع المادة (حيث تتطلب ماكينة حقن المطاط وزنًا أعلى نظرًا لمرونة المطاط)، وتصميم القطعة، وحجم الآلة، ومدة دورة التصنيع. يؤدي اختيار الوزن غير المناسب - سواءً كان كبيرًا جدًا أو صغيرًا جدًا - إلى عيوب وتلف الآلة وزيادة التكاليف. من خلال تقييم جميع العوامل بعناية واستخدام حسابات دقيقة، يمكن للمصنعين اختيار الوزن الأمثل لضمان سلاسة العمليات وجودة القطع وربحية طويلة الأجل.
