دليل شامل لنقل القوالب

 الخصائص الأساسية لقولبة النقل

• صب القالب المغلق: يُغلق القالب تمامًا قبل حقن المواد، وهو يختلف تمامًا عن طريقة صب الضغط التي تعتمد على "التغذية أولًا ثم إغلاق القالب". هذا يُقلل الوميض بفعالية ويُحسّن دقة الأبعاد.
• التسخين المسبق للمواد: عادةً ما تكون المواد الخام على شكل "حشوات" أو "حبيبات" مُصنّعة مسبقًا، وتخضع للتسخين المسبق والتلدين في وعاء نقل مُخصص. يُمهّد هذا لملء القالب بسلاسة لاحقًا، وهو أيضًا السمة الأساسية لقولبة النقل في الوعاء.
• ضغط المكبس: يتم توفير ضغط مستقر بواسطة مكبس هيدروليكي لضمان أن المادة البلاستيكية تتغلب على مقاومة العداء وتملأ تجويف القالب المعقد بالكامل، مما يجعلها مناسبة بشكل خاص للمكونات ذات الهياكل الدقيقة.
• التوافق مع المواد الصلبة بالحرارة: صُممت هذه العملية حصريًا تقريبًا للمواد الصلبة بالحرارة، حيث تخضع مواد مثل الإيبوكسي والفينول والسيليكون لتغيرات كيميائية لا رجعة فيها عند تسخينها، ولا يمكن إعادة صهرها بعد المعالجة. يتوافق نظام التحكم في درجة الحرارة في عملية قولبة النقل تمامًا مع هذه الخاصية.
• التكيف مع المواد المطاطية: من خلال تحسين درجة حرارة الوعاء وضغط المكبس، تحل عملية صب نقل المطاط مشكلة ضعف سيولة المواد المرنة، مما يتيح إنتاجًا فعالًا للأختام المطاطية والأغشية وغيرها من المنتجات ذات الإدخالات المعدنية.

عملية تدفق خطوة بخطوة لقولبة النقل

1. تحضير القالب: يُثبّت نصفا القالب المتحرك والثابت ويُسخّنا إلى درجة حرارة مُحدّدة (عادةً ما تتراوح بين ١٢٠ و١٨٠ درجة مئوية حسب خصائص المادة). إذا احتاج المنتج إلى إدخالات مثل المسامير المعدنية والمكونات الإلكترونية، فيجب وضعها وتثبيتها بدقة في تجويف القالب في هذه المرحلة لتجنب أي إزاحة أثناء ملء القالب.
2. تحميل المواد: تُوزن كمية محددة من المواد الخام (الحشوات أو الحبيبات) وفقًا لوزن المنتج ونسبة الهدر في الرول، وتُوضع في وعاء النقل الموجود فوق القالب. ويضمن ذلك تلبية كمية المواد لمتطلبات القالب، وتجنب الهدر المفرط.
3. نقل الضغط: ينزل المكبس الهيدروليكي ويضغط داخل الوعاء بسرعة محددة مسبقًا (عادةً 5-15 مم/ثانية). تحت ضغط (عادةً 10-30 ميجا باسكال)، تُسخّن المادة وتُليّن أكثر لتوليد التدفق، ثم تملأ تجويف القالب المغلق بسرعة عبر نظام المجرى حتى يمتلئ التجويف بالكامل.
4. المعالجة الحرارية المتساوية: تحافظ المادة على الضغط ودرجة الحرارة في القالب المغلق لفترة زمنية محددة (تتراوح مدة المعالجة بين عشرات الثواني وعدة دقائق، حسب سُمك المنتج والمادة). خلال هذه العملية، تخضع المادة المتصلبة بالحرارة لتفاعل تشابكي، وتتصلب تدريجيًا لتتخذ شكلها النهائي.
5. فتح القالب وفكه: بعد اكتمال المعالجة، يُفتح القالب، وتدفع دبابيس القذف المكونات النهائية للخارج. في الوقت نفسه، تُزال المواد الزائدة المُعالجة في الوعاء والقناة (وتُسمى "الفصل" أو "الفصل السريع") مع المنتج، وعادةً ما يُمكن فصلها بسهولة عن المنتج.

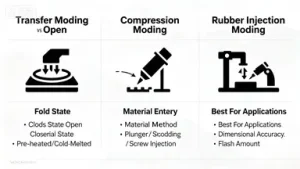

الاختلافات الأساسية بين عملية نقل القوالب والعمليات ذات الصلة

مزايا وقيود عملية نقل القوالب

1. المزايا الأساسية

• قدرة قوية على تشكيل المكونات المعقدة: تحت الضغط العالي، تتمتع المادة بسيولة ممتازة، والتي يمكنها تكرار الهياكل الدقيقة للقالب بشكل مثالي والتعامل بسهولة مع التصميمات المعقدة مثل التجاويف العميقة والثقوب الجانبية والتخفيضات، مما يجعلها مناسبة بشكل خاص للمكونات الإلكترونية الدقيقة.
• تأثير تغليف دقيق ومتميز: تتميز عملية ملء القالب بثباتها وقلة اضطرابها، مما يحمي بفعالية روابط الأسلاك للمكونات الهشة، مثل رقائق أشباه الموصلات وأجهزة الاستشعار. تُعد هذه العملية من العمليات المفضلة لتغليف الإلكترونيات. تتجلى هذه الميزة أيضًا في عملية صب المطاط بالنقل، حيث يتم تغليف الحشوات برفق.
• استقرار أبعادي جيد: تعمل عملية القولبة المغلقة على تقليل عدم اليقين بشأن انكماش المواد، مما يؤدي إلى الحصول على منتجات ذات أبعاد متسقة ورقابة صارمة على التسامح، دون الحاجة إلى معالجة لاحقة مكثفة.
• الاستخدام المريح للمدخلات: توفر تجويف القالب المغلق بيئة وضع مستقرة للمدخلات المعدنية، مما يتيح التشكيل المتكامل المباشر لـ "المطاط/البلاستيك-المعدن" وتحسين موثوقية المنتج.
• فقدان فلاش أقل: بالمقارنة مع القولبة بالضغط، يتم تقليل كمية فلاش القولبة المنقولة بشكل كبير، مما يقلل من هدر المواد الخام ويخفض تكلفة العمالة للتشذيب اللاحق.

2. القيود الرئيسية

• تكلفة القالب العالية: يحتاج القالب إلى دمج هياكل خاصة مثل الأواني والمسارات، مما يؤدي إلى صعوبة عالية في التصميم والمعالجة واستثمار أولي أعلى بكثير من قوالب صب الضغط.
• نفايات المواد الحتمية: إن النفايات المعالجة في الوعاء والمسار هي نفايات صلبة بالحرارة، والتي لا يمكن إعادة تدويرها وإعادة استخدامها مثل مادة المسار في عملية حقن المطاط، مما يؤدي إلى زيادة تكاليف المواد.
• عرضة لعيوب الفقاعات: إذا كانت التهوية في الوعاء سيئة أو كانت سرعة ملء القالب سريعة للغاية، يتم حبس الهواء بسهولة في التجويف، مما يشكل مسام داخلية ويؤثر على قوة المنتج.
• دورة إنتاج طويلة نسبيًا: تستغرق عملية معالجة المواد الصلبة بالحرارة وقتًا طويلاً، وعادةً ما تكون الدورة الإجمالية أطول بمقدار 30%-50% من دورة حقن المطاط، مما يجعلها غير مناسبة للإنتاج الضخم على نطاق واسع للغاية.

سيناريوهات التطبيق النموذجية لقولبة النقل

1. مجال المعلومات الإلكترونية

2. مجال منتجات المطاط

3. مجال الضروريات اليومية والأجهزة المنزلية

 الملخص
